Red de acelerógrafos Silex


¿QUÉ ES UN SILEX?

Silex es un acelerógrafo de bajo coste, desarrollado por el Instituto Geográfico Nacional (IGN) que permite obtener información sobre terremotos a través de la aceleración del suelo.


CONTEXTO

Actualmente el IGN cuenta con una red de sismómetros repartidos por todo el territorio nacional que miden la velocidad del suelo, con los que se obtienen los parámetros focales de un terremoto. También cuenta con una red de acelerógrafos instalados en las zonas de mayor peligrosidad sísmica, que miden la aceleración del suelo, registrando movimientos fuertes del suelo que se dan cerca de la falla causante. El cálculo de dicha aceleración también permite realizar estudios de ingeniería sísmica.

Red de acelerógrafos silex


PROPÓSITO

Con silex se pretende densificar la red de acelerógrafos de una forma viable económicamente, para mejorar tanto la capacidad de evaluar rápidamente los daños de un terremoto como el conocimiento de la sismicidad en la zona. Todo ello ayudará a crear documentos de interés como los mapas de sacudida o 'shakemaps', en su terminología inglesa.


Los mapas de sacudida o 'shakemaps', pueden ser definidos como mapas que representan, tras la ocurrencia de un terremoto, distintas medidas del movimiento del suelo, aceleración velocidad o intensidad registrados en la zona epicentral, con el fin de mostrar la distribución geográfica de la severidad del terremoto.

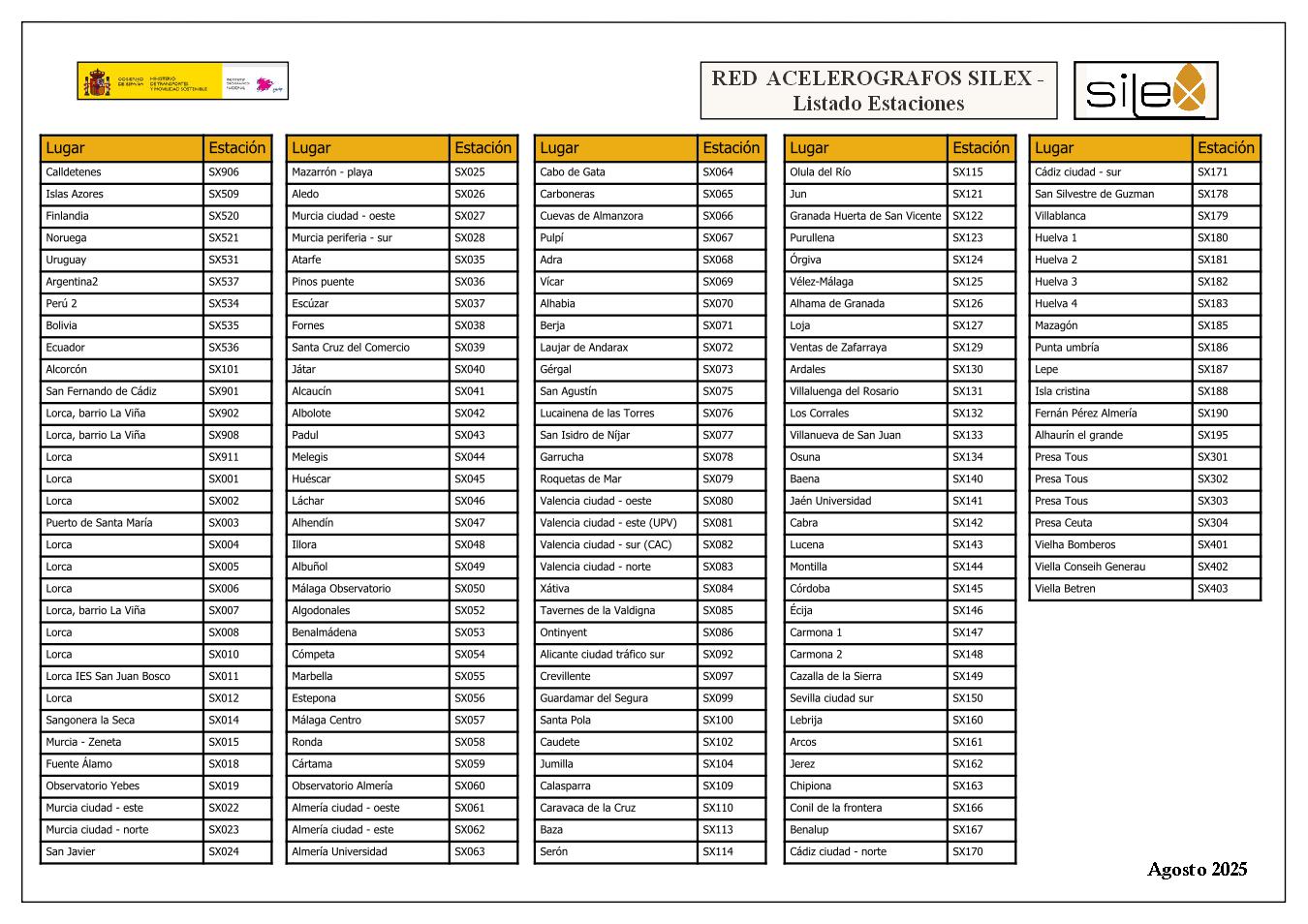

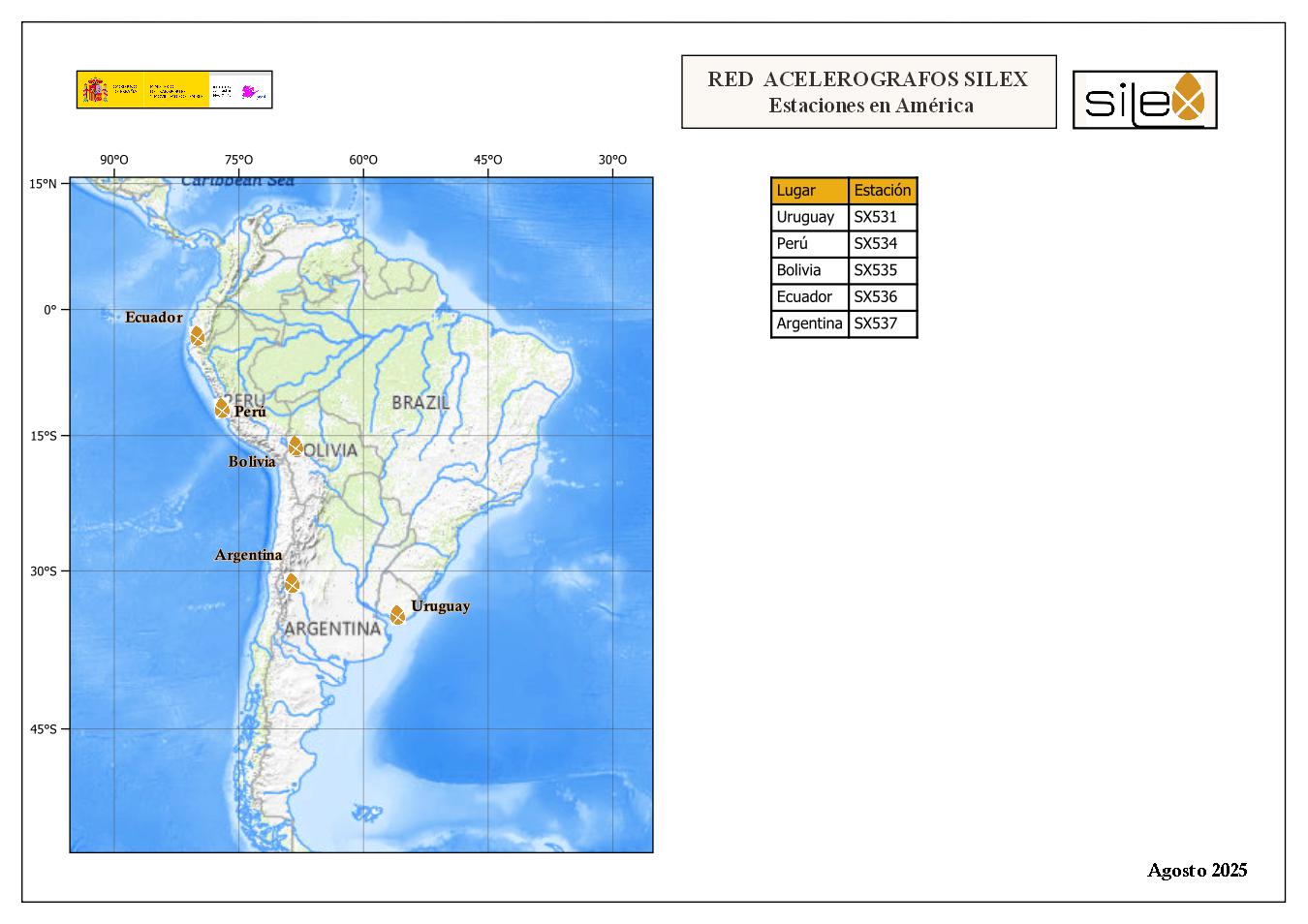

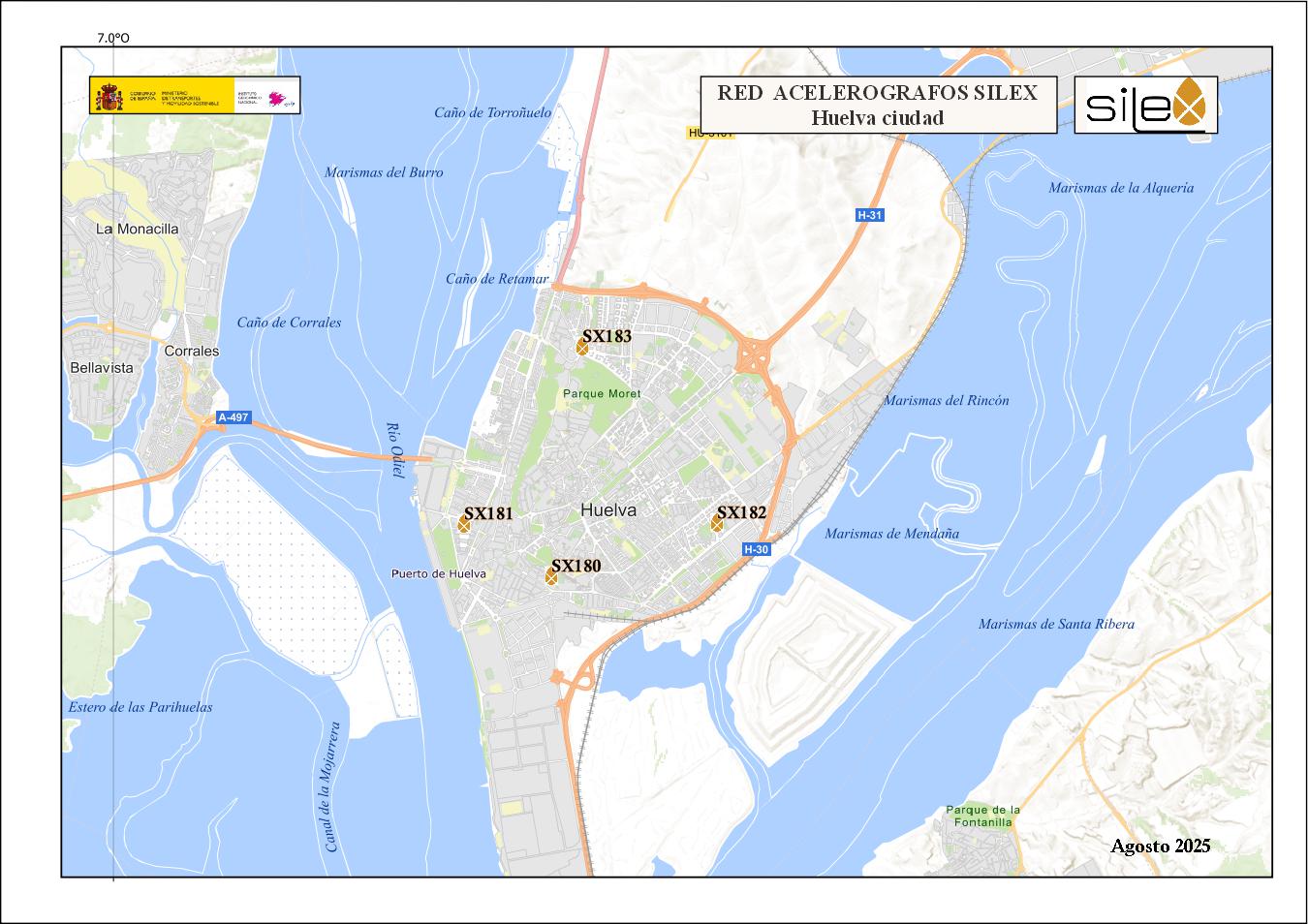

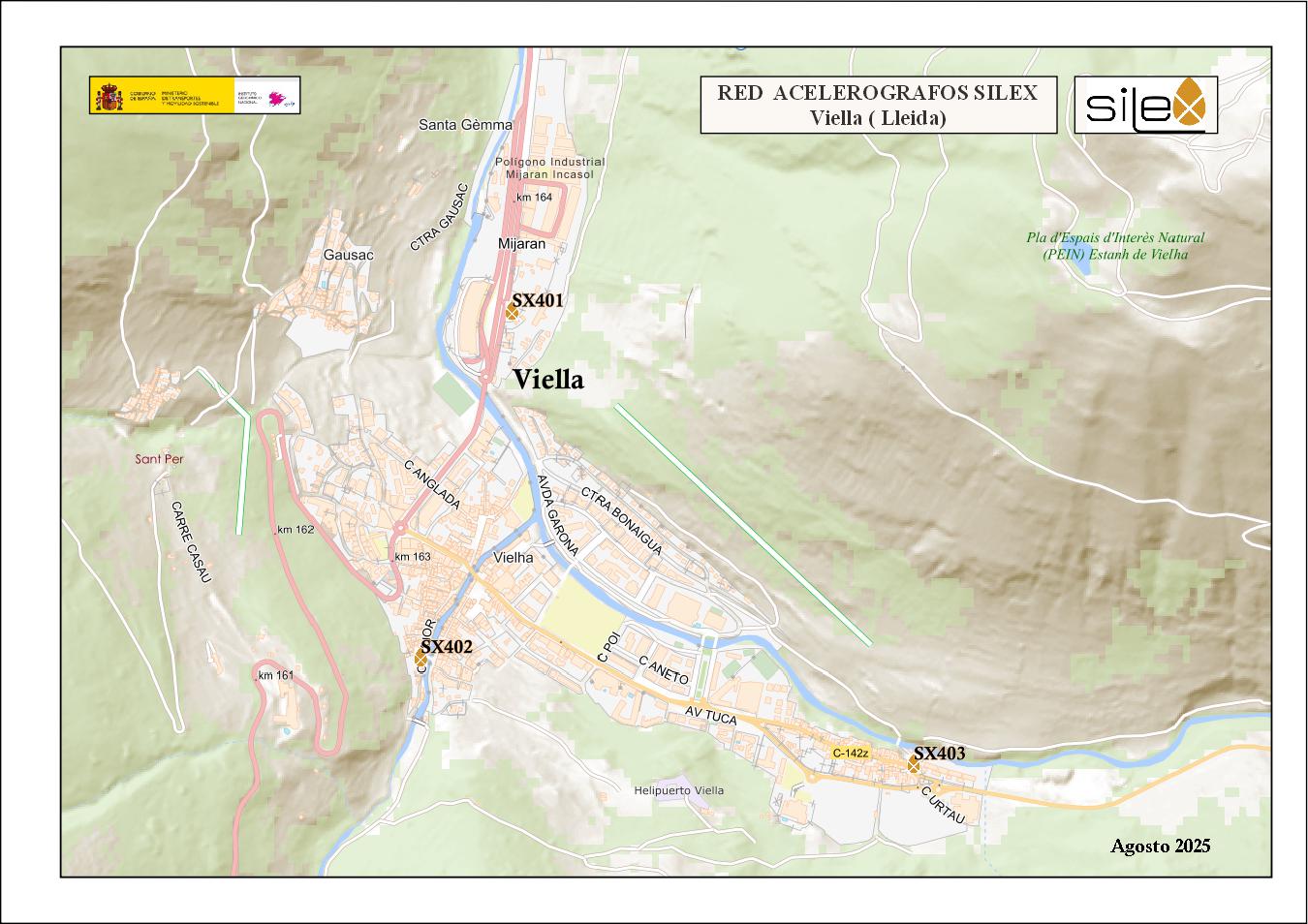

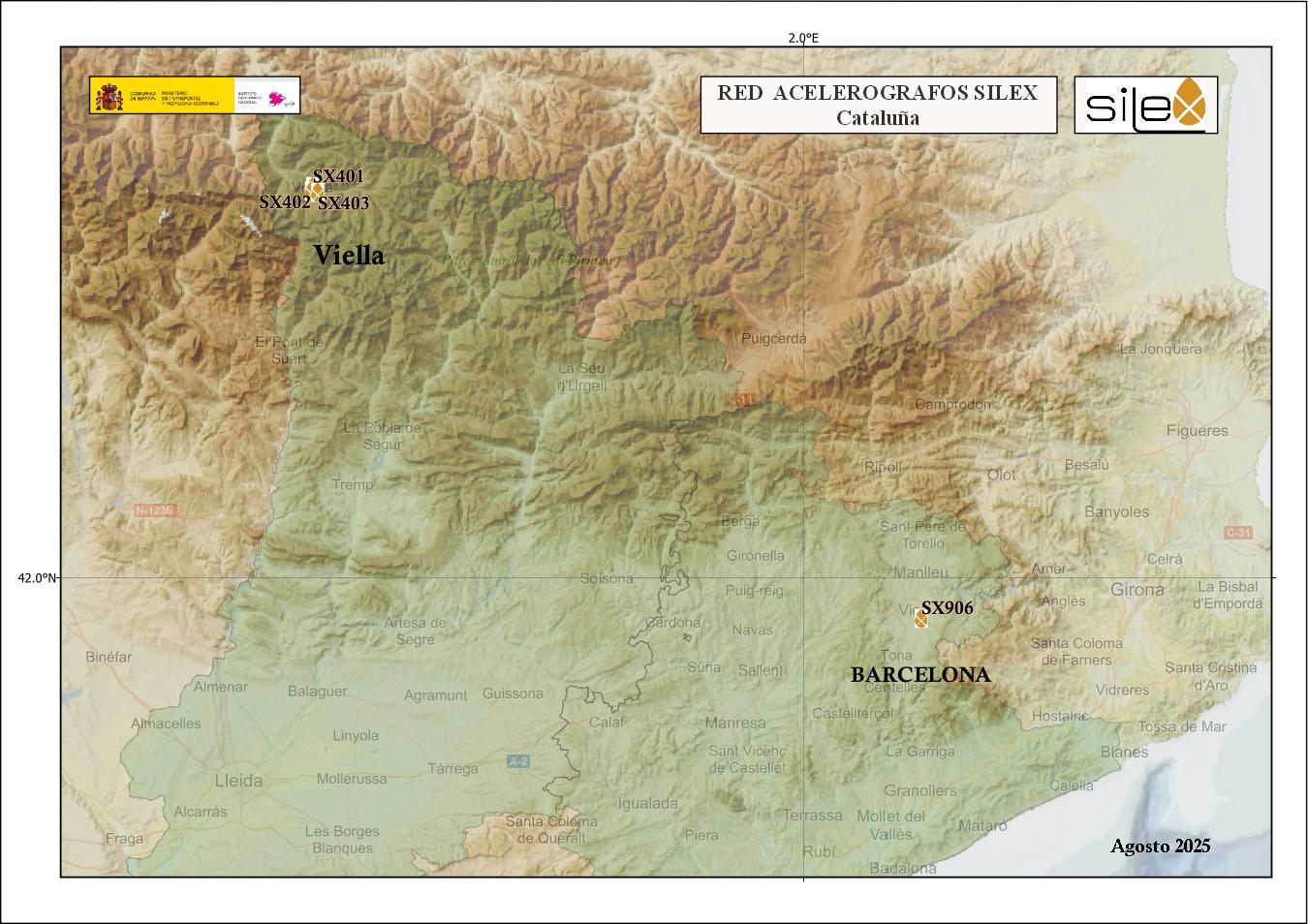

UBICACIÓN SILEX

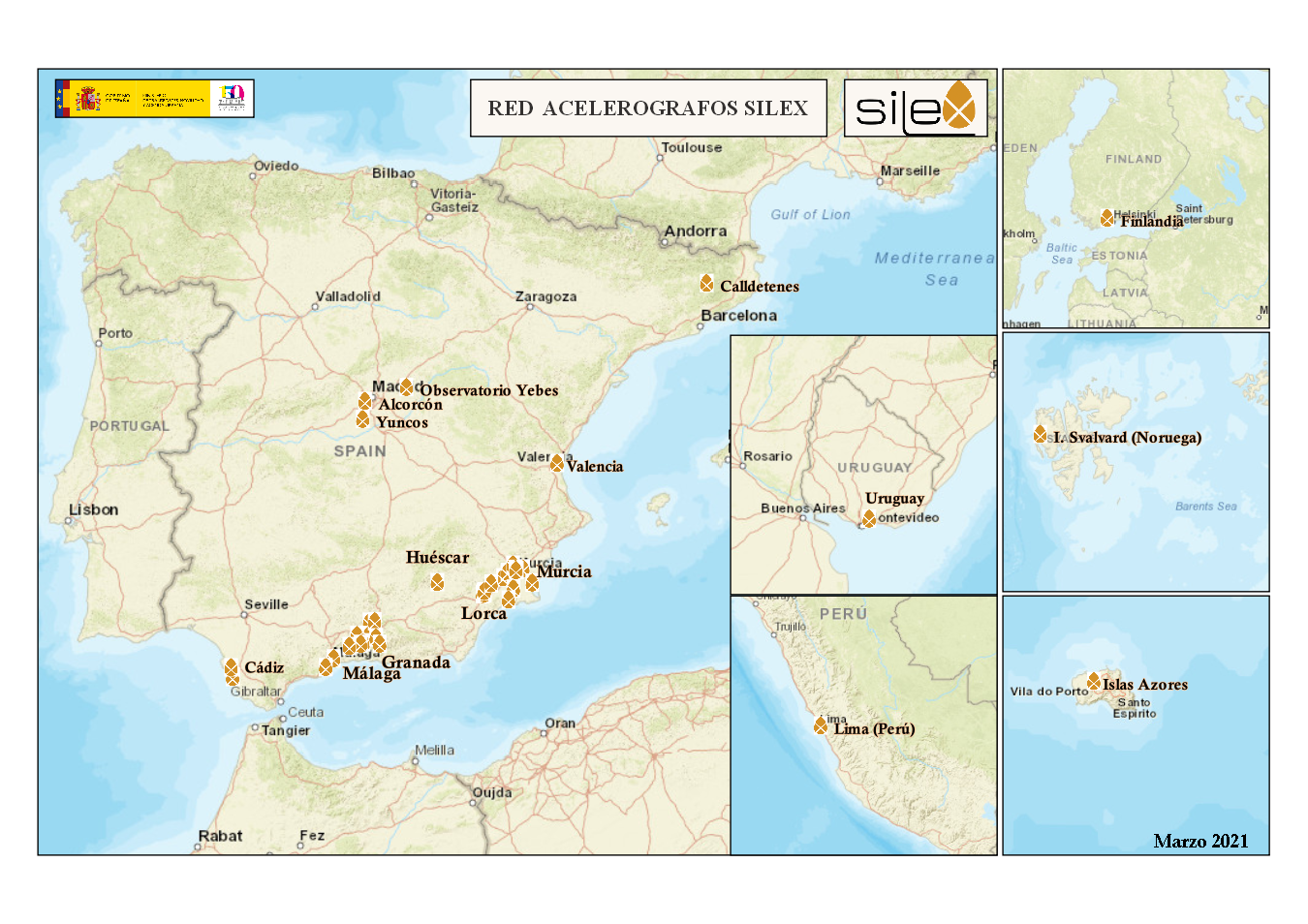

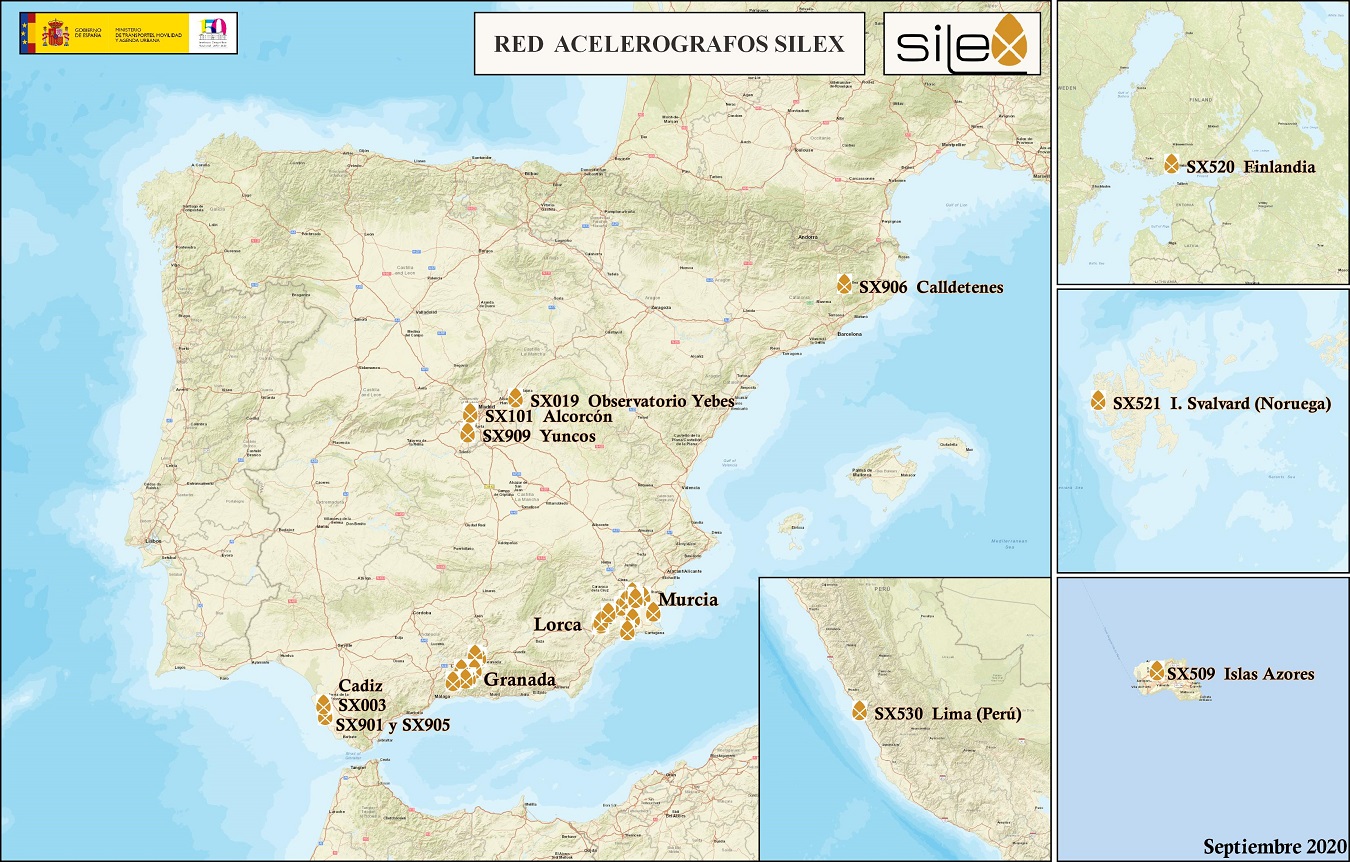

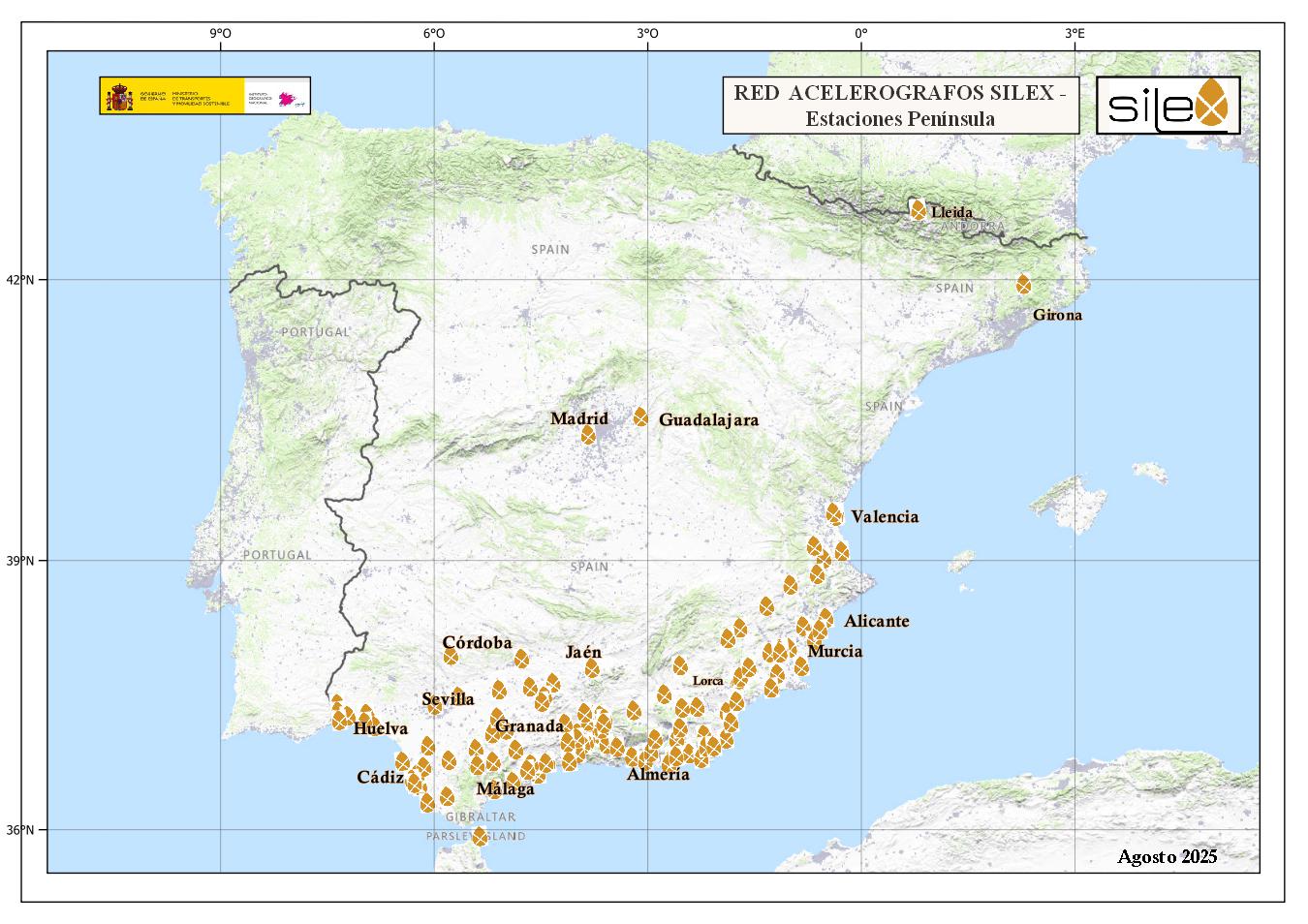

España Silex

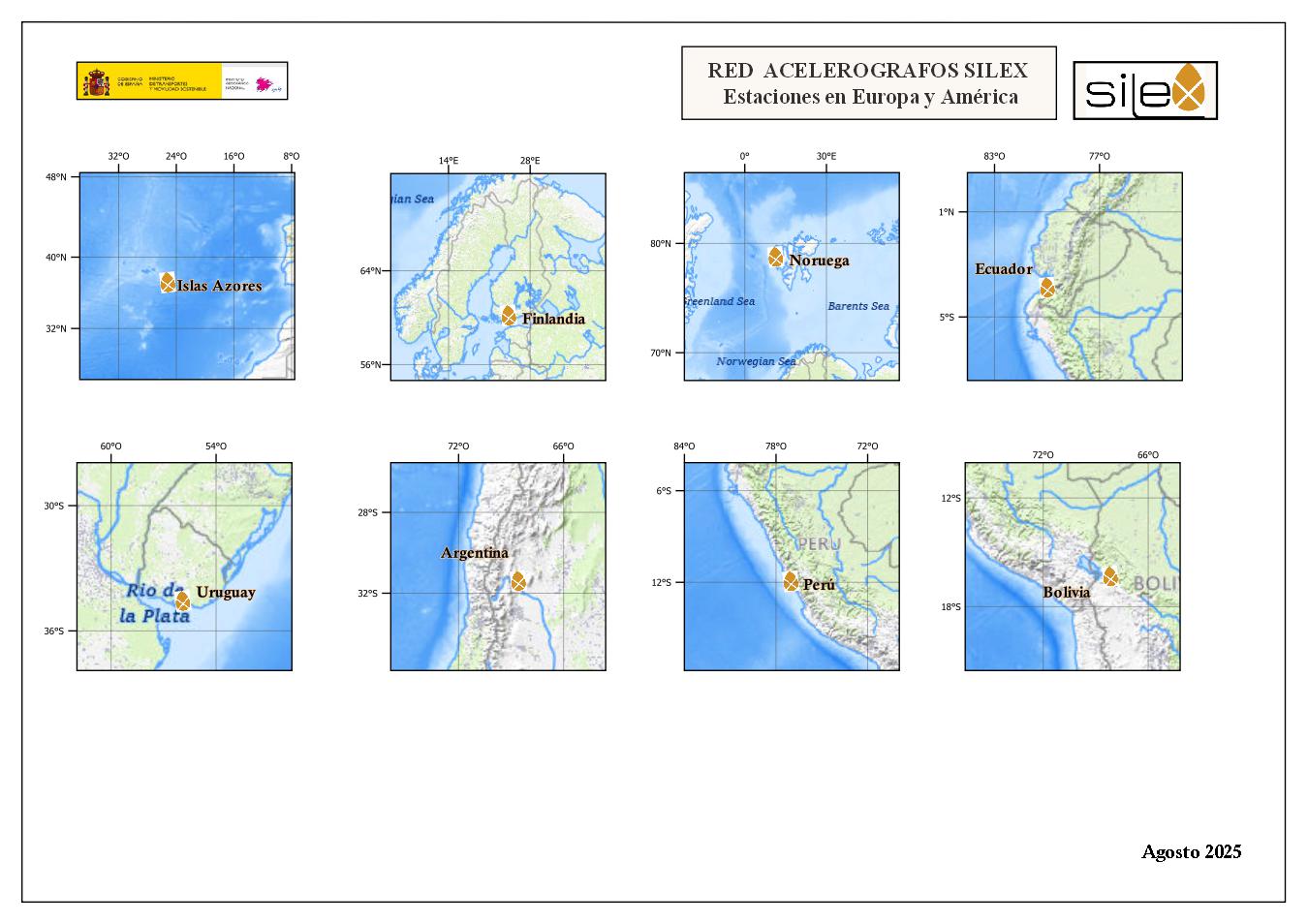

España Silex

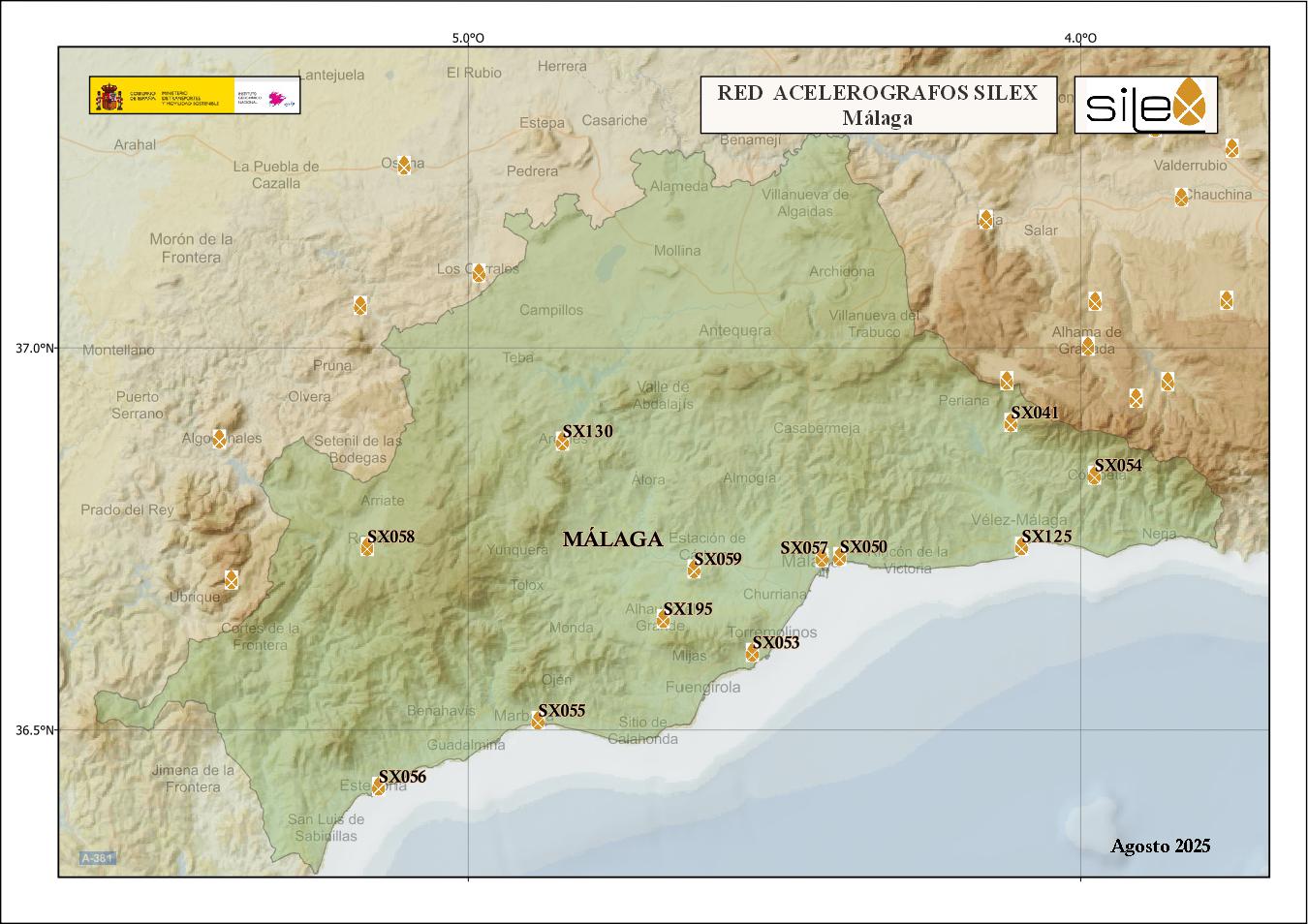

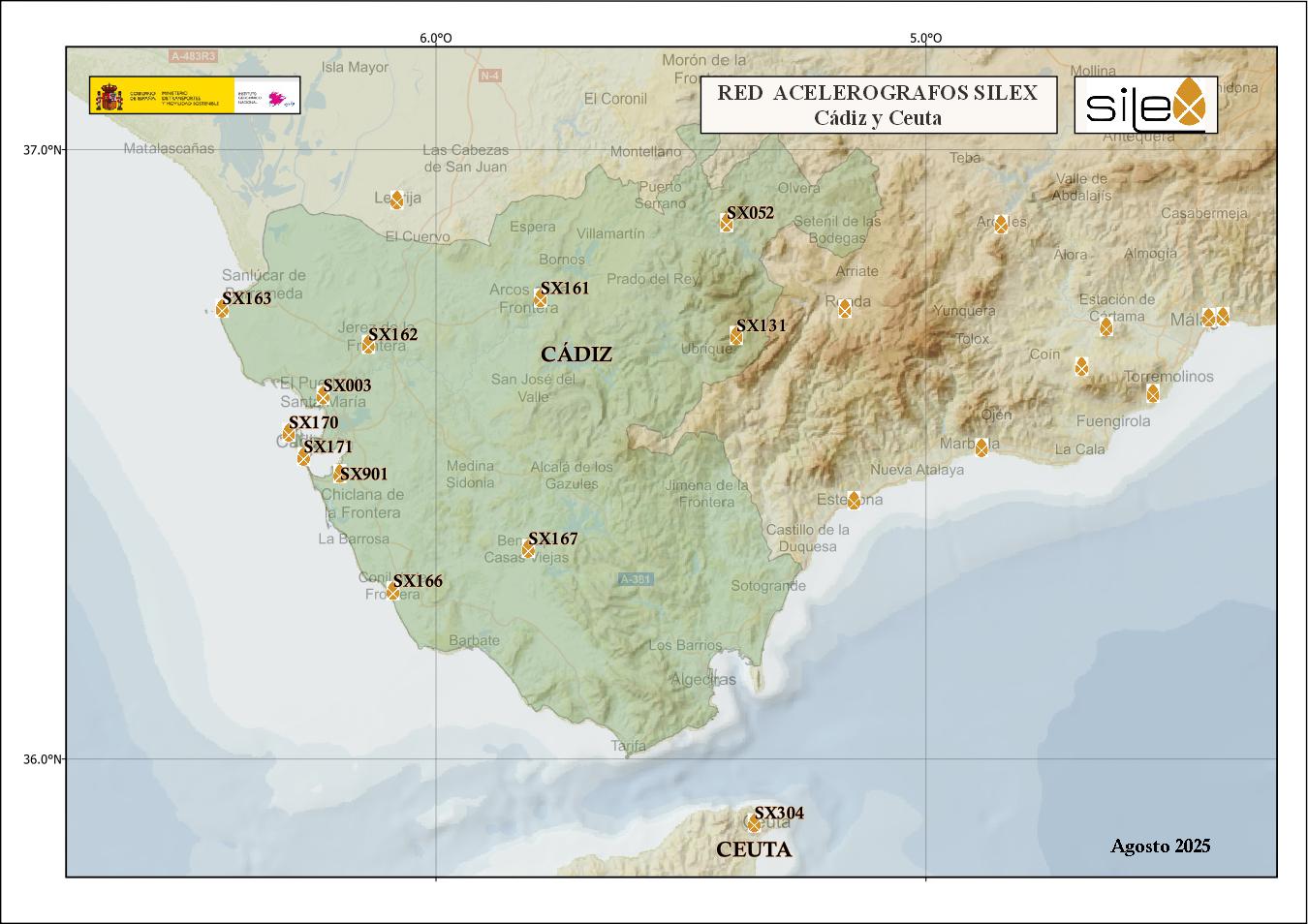

Málaga-Cádiz Silex

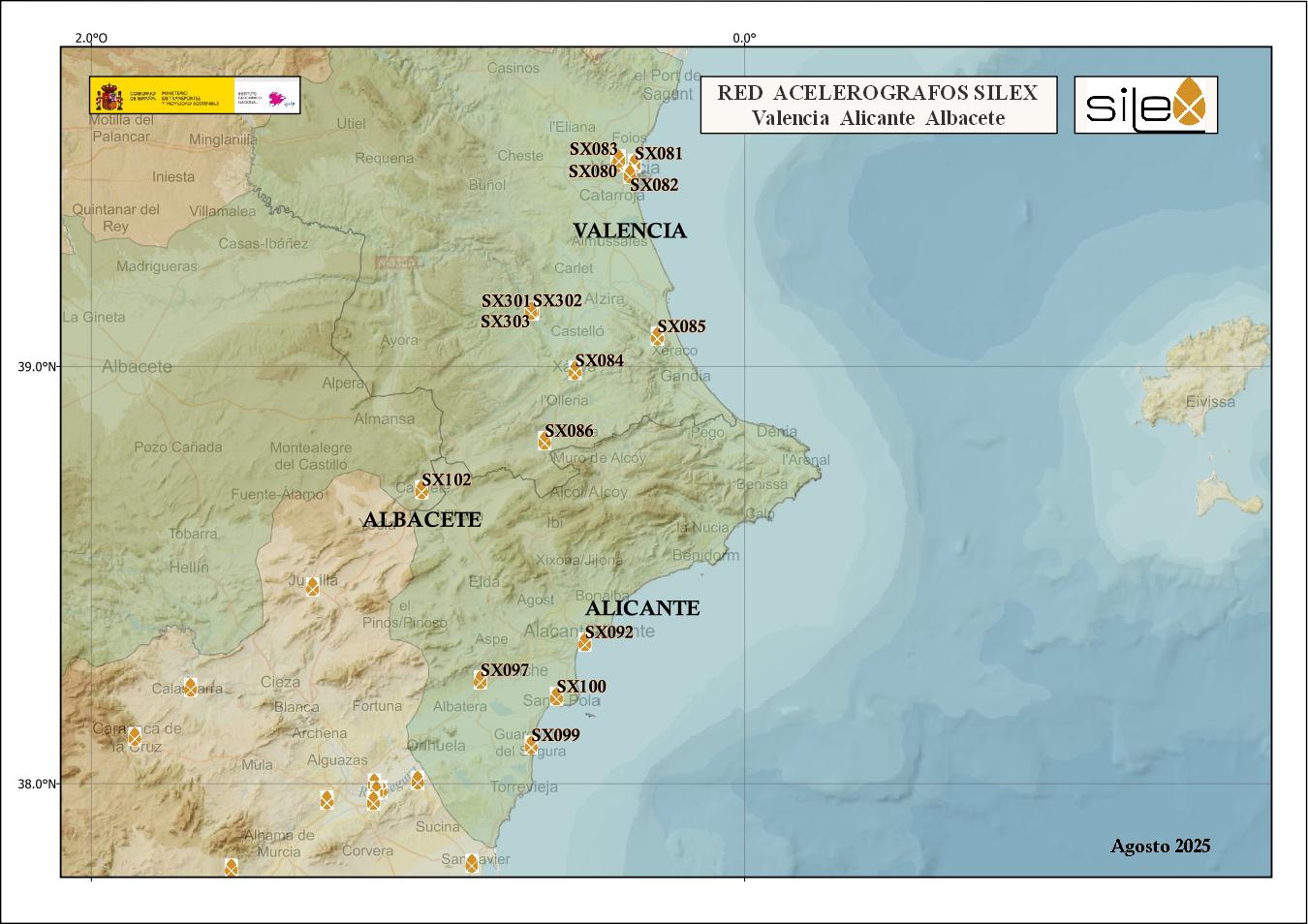

Valencia-Alicante Silex

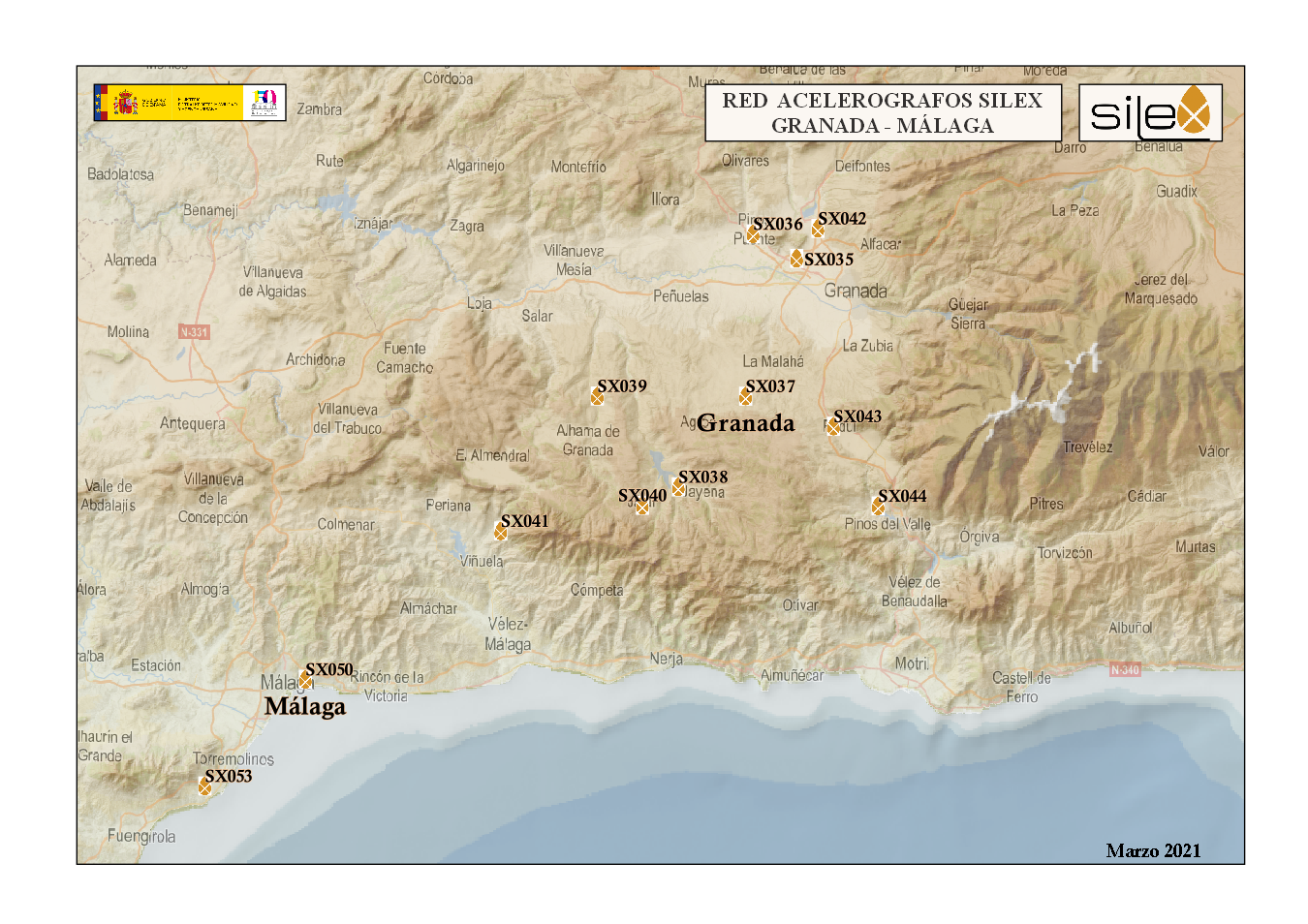

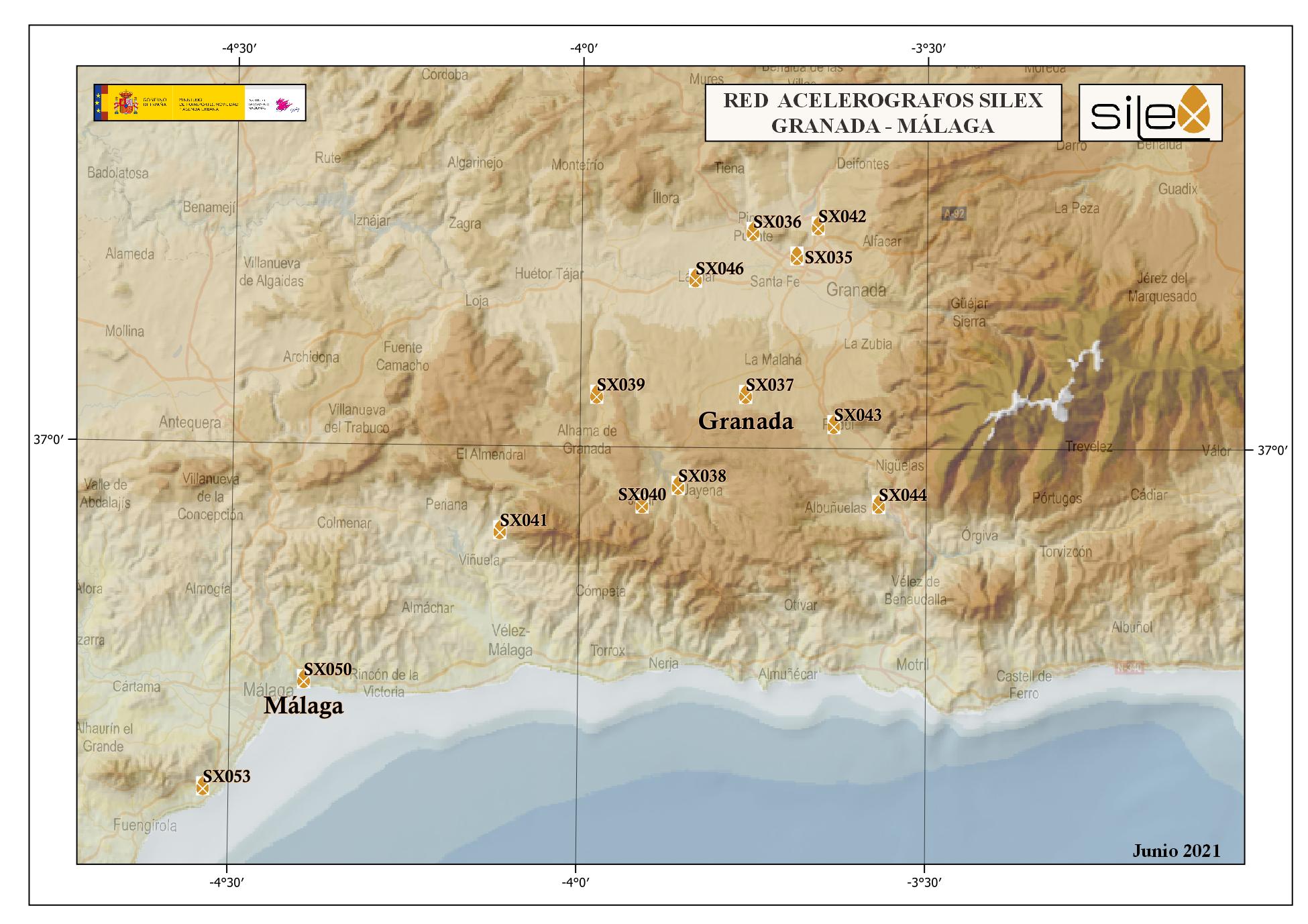

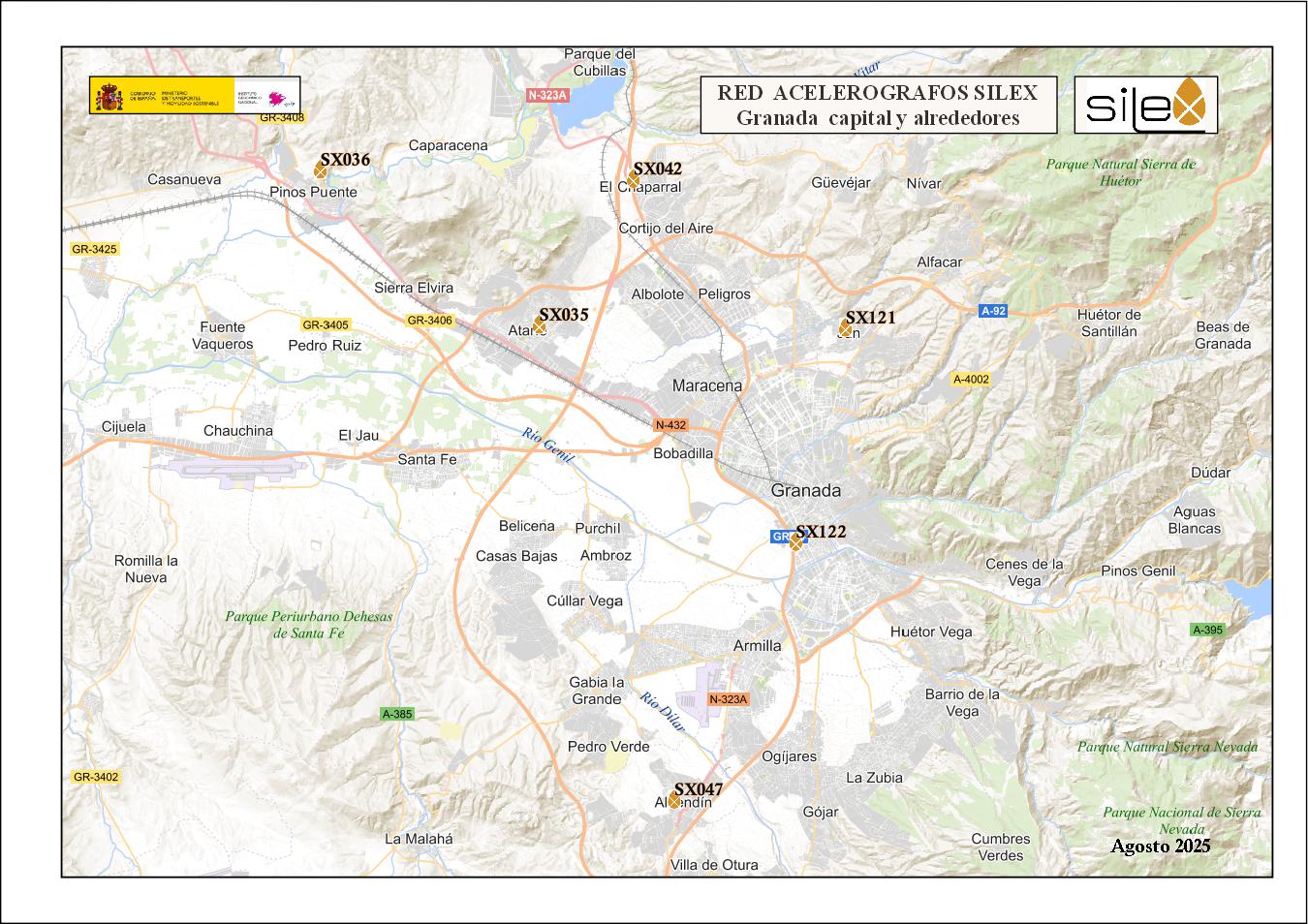

Granada-Jaén Silex
Almería Silex

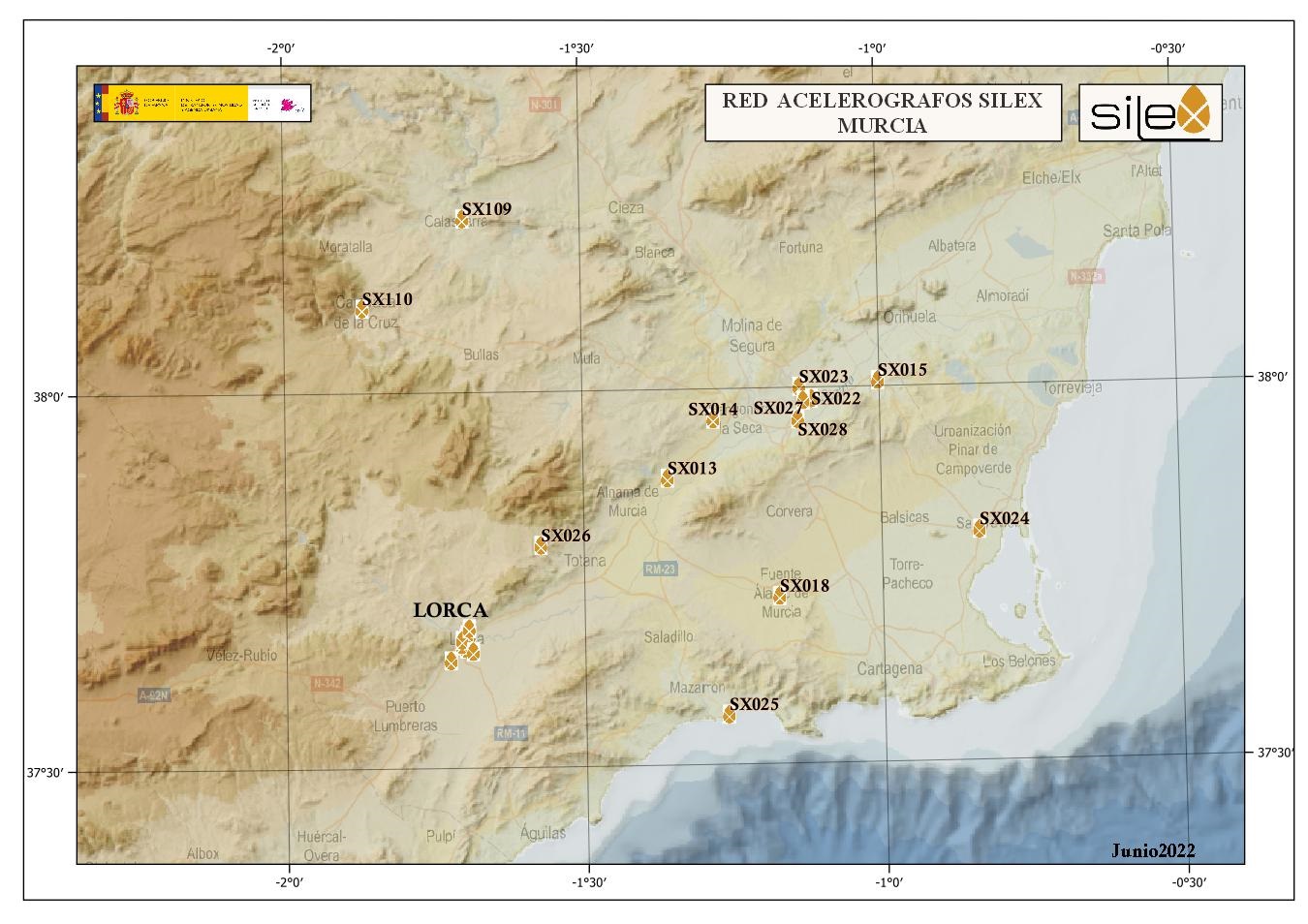

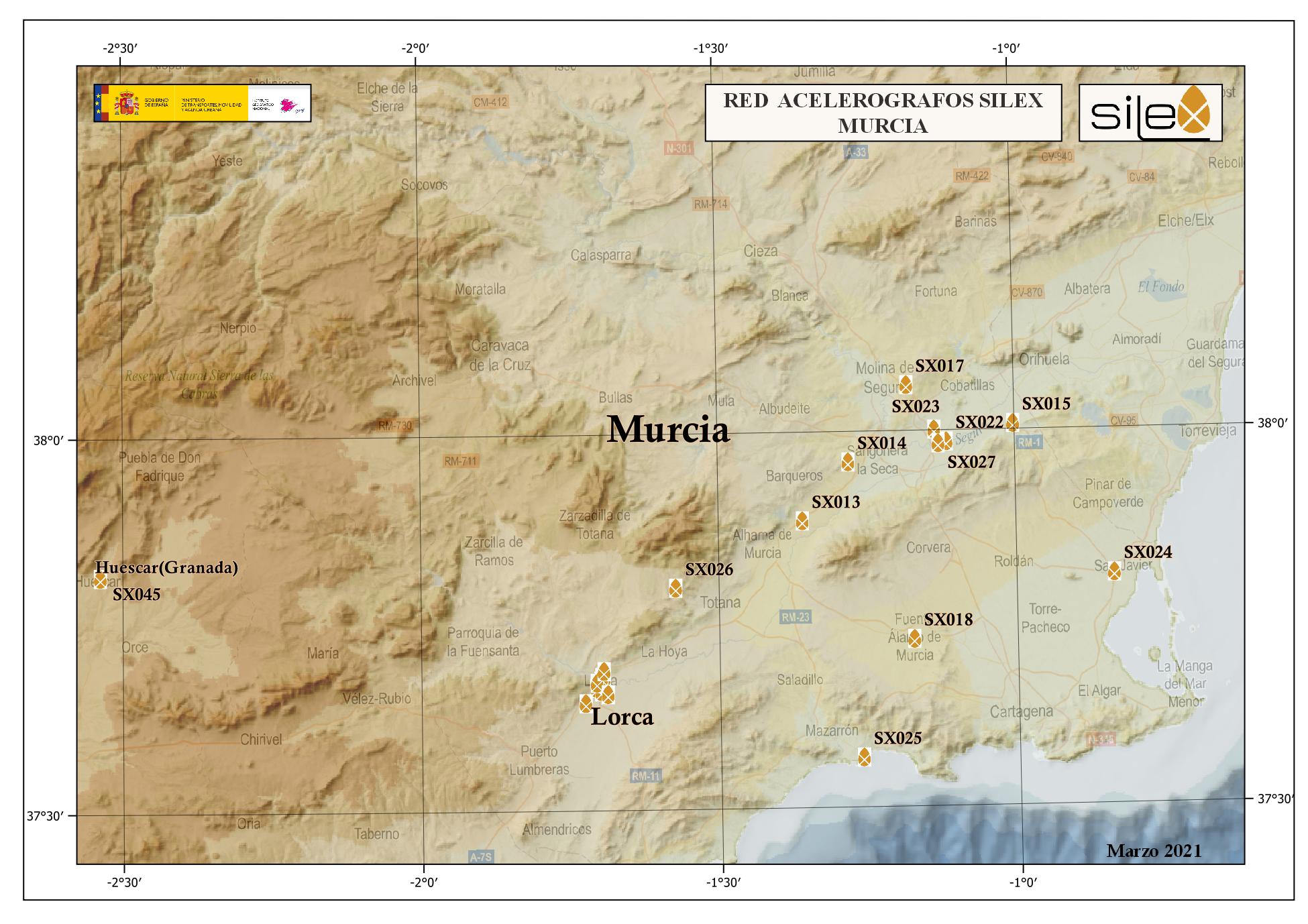

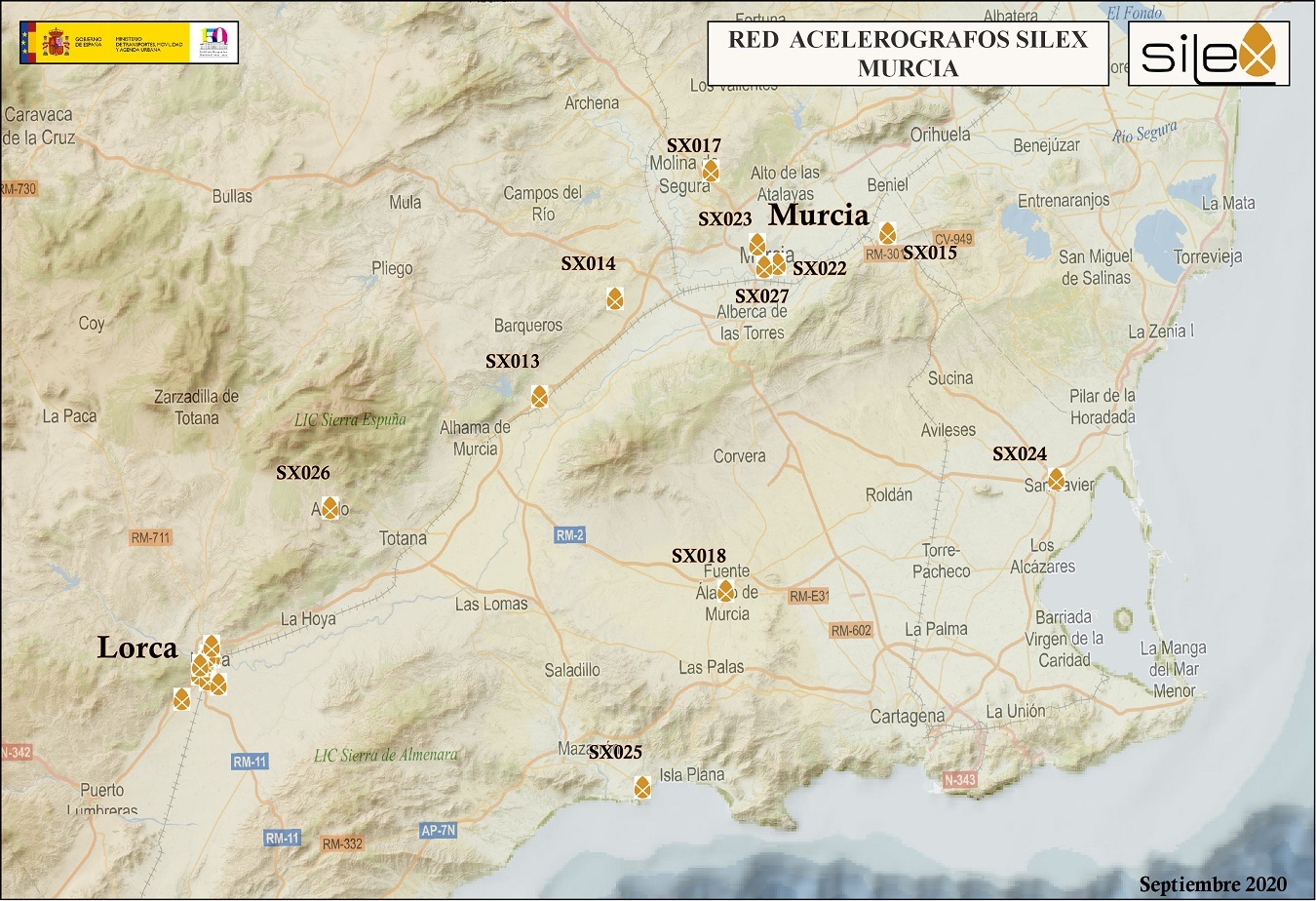

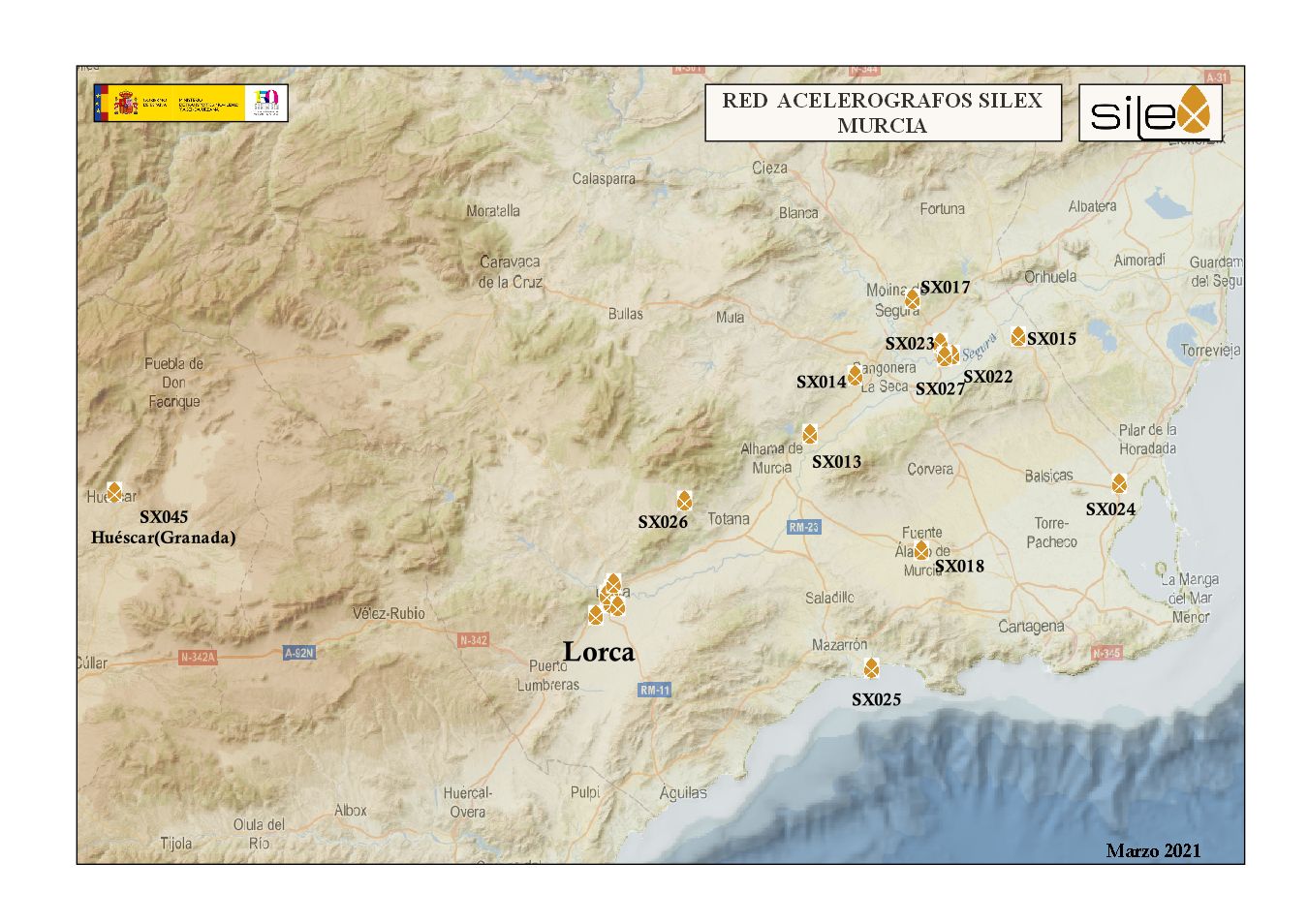

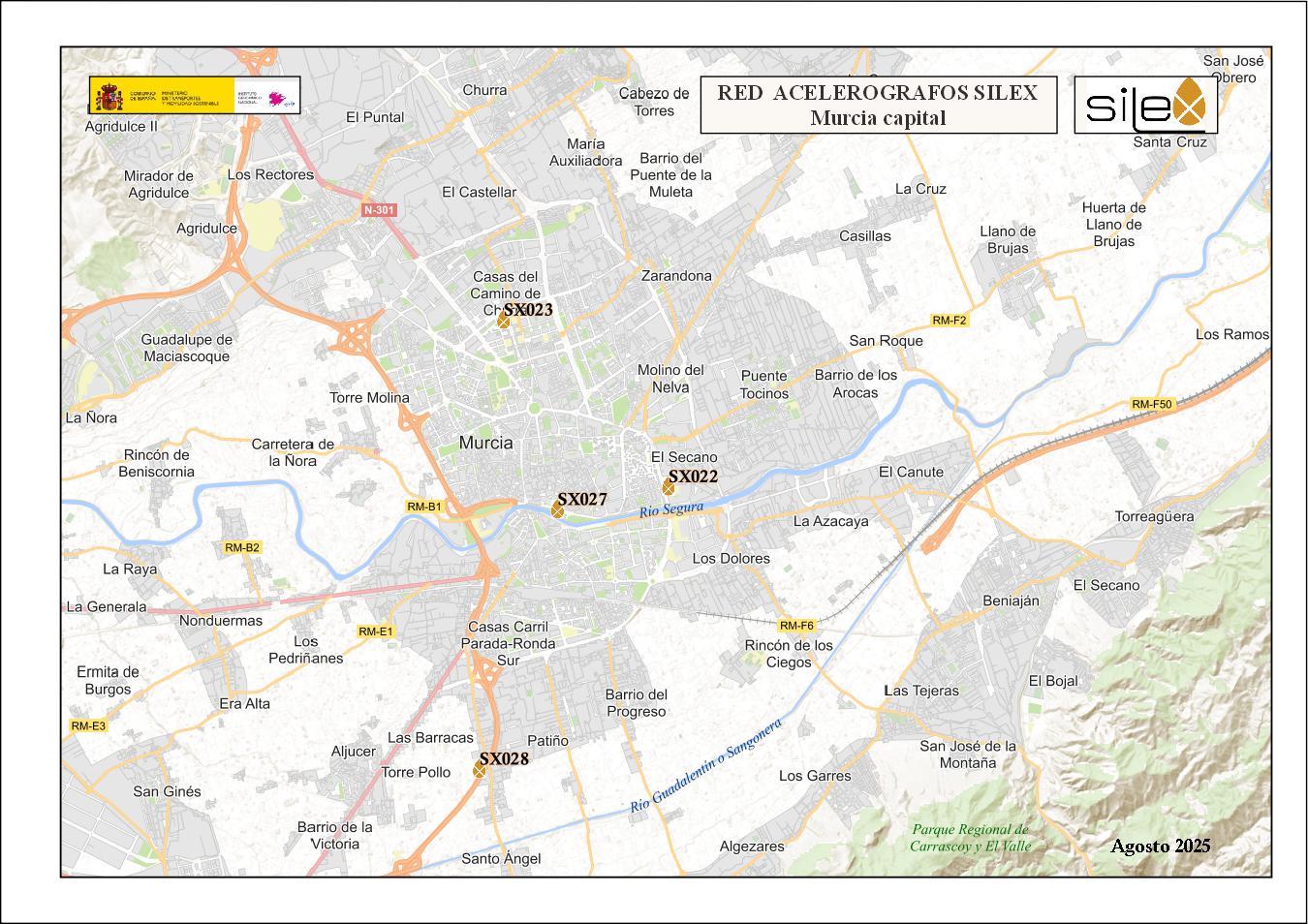

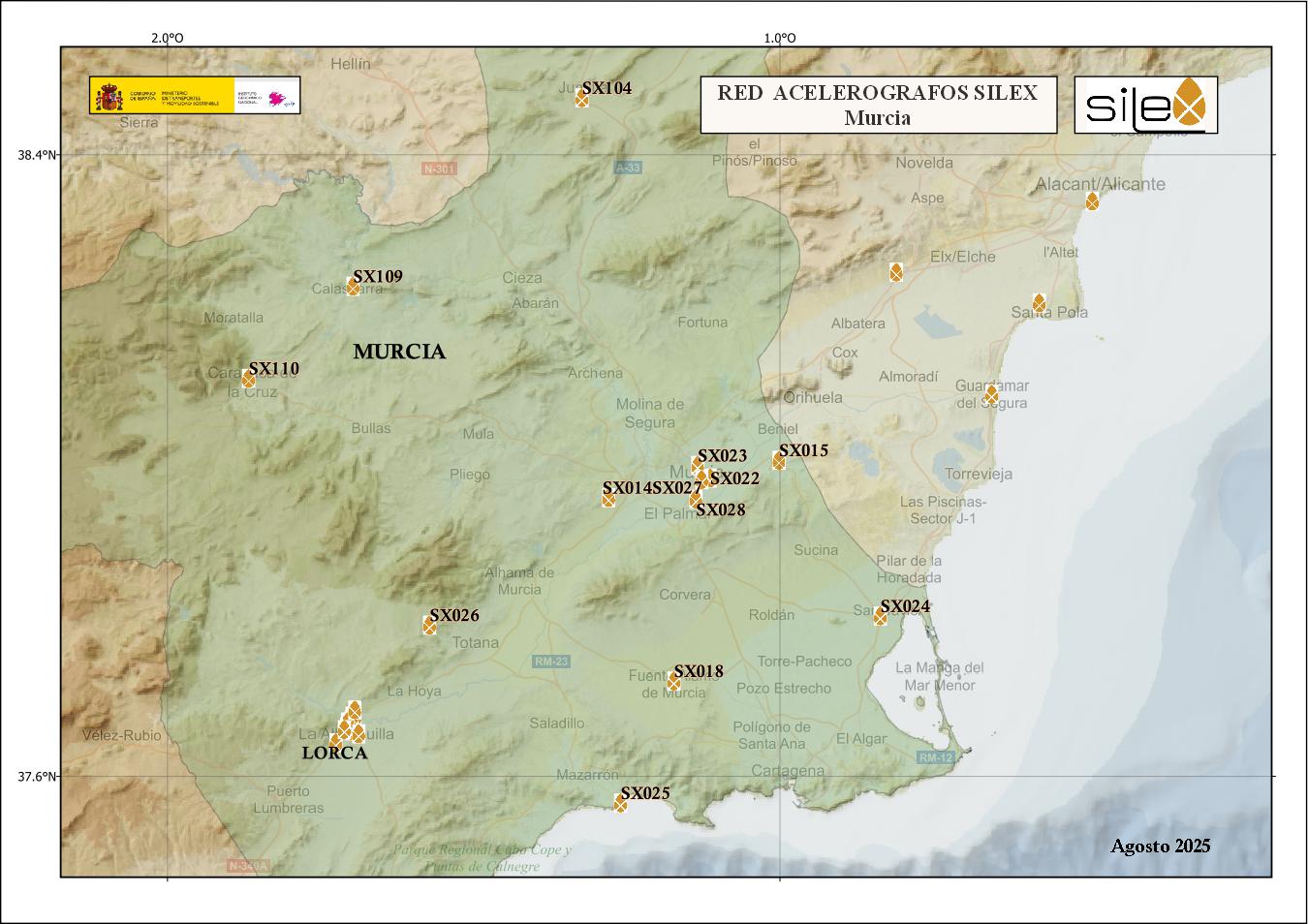

Murcia Silex

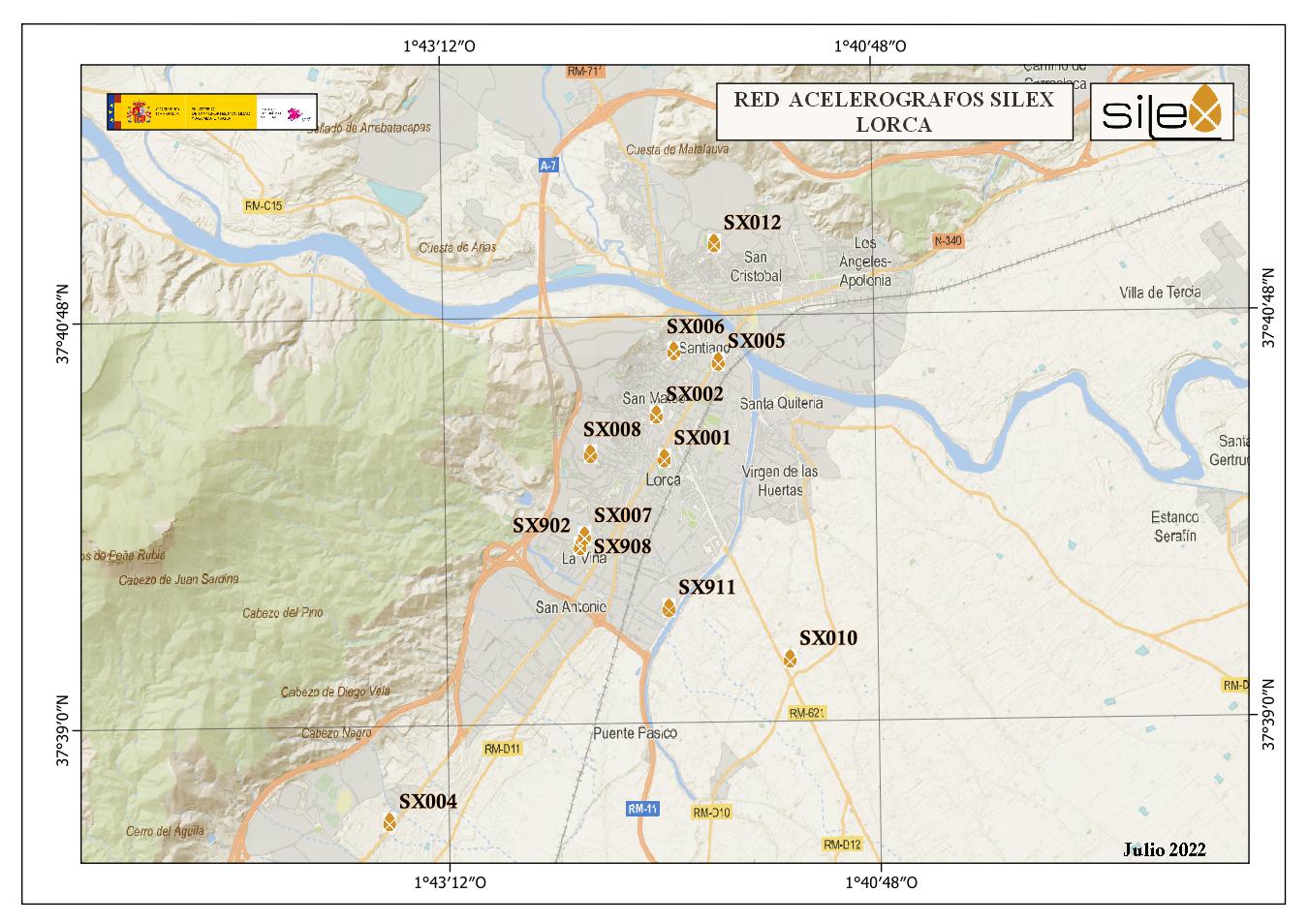

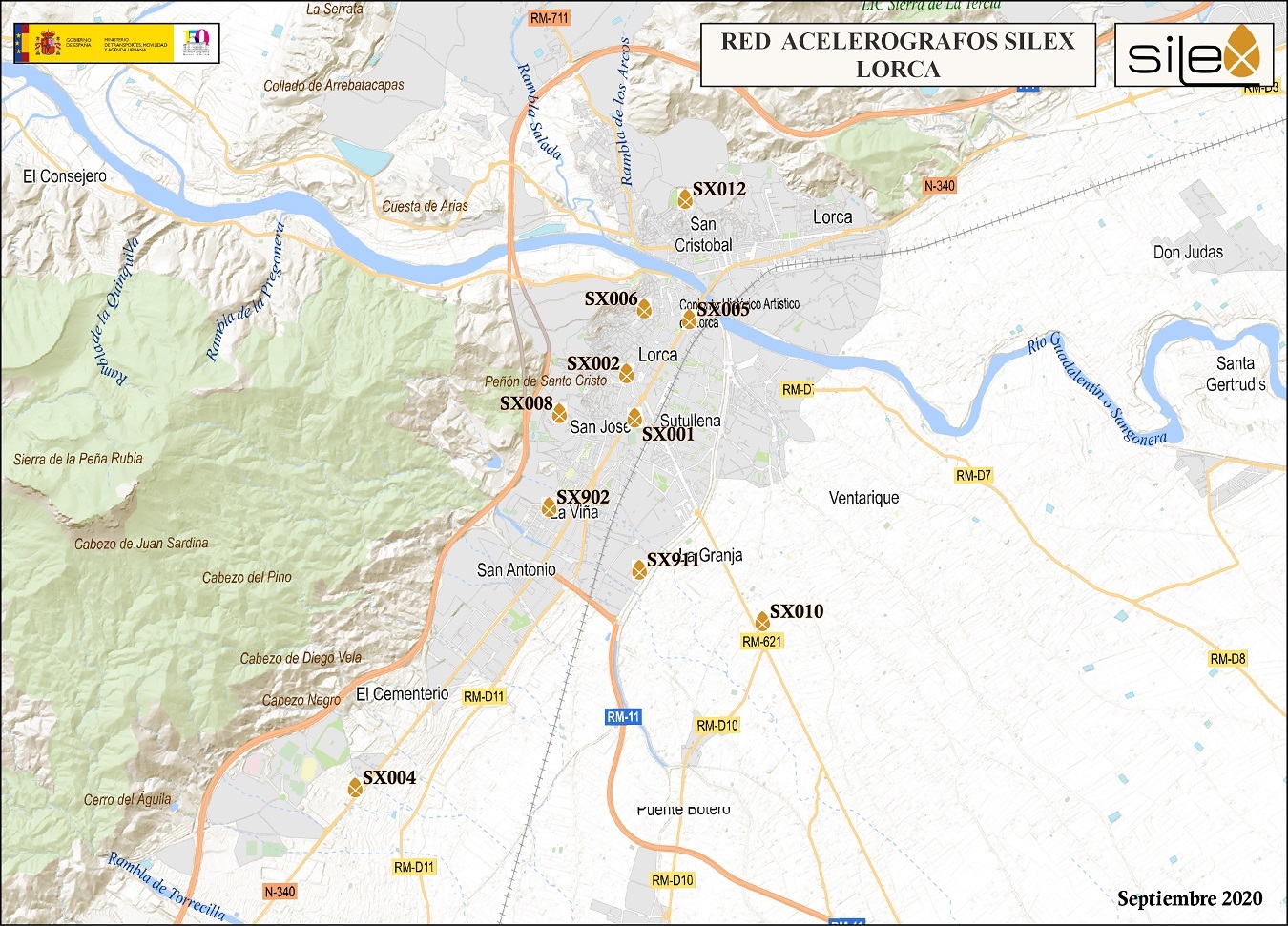

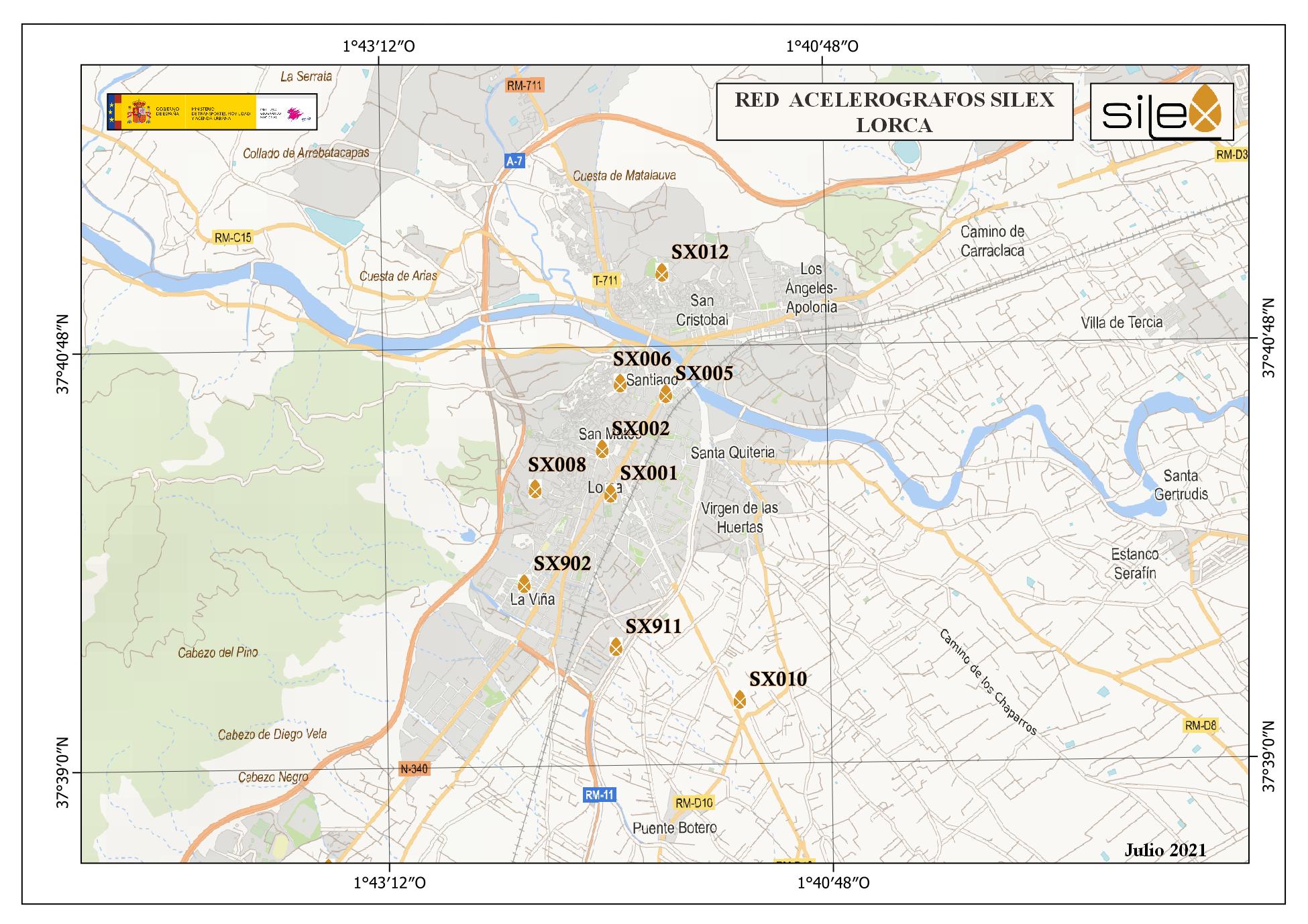

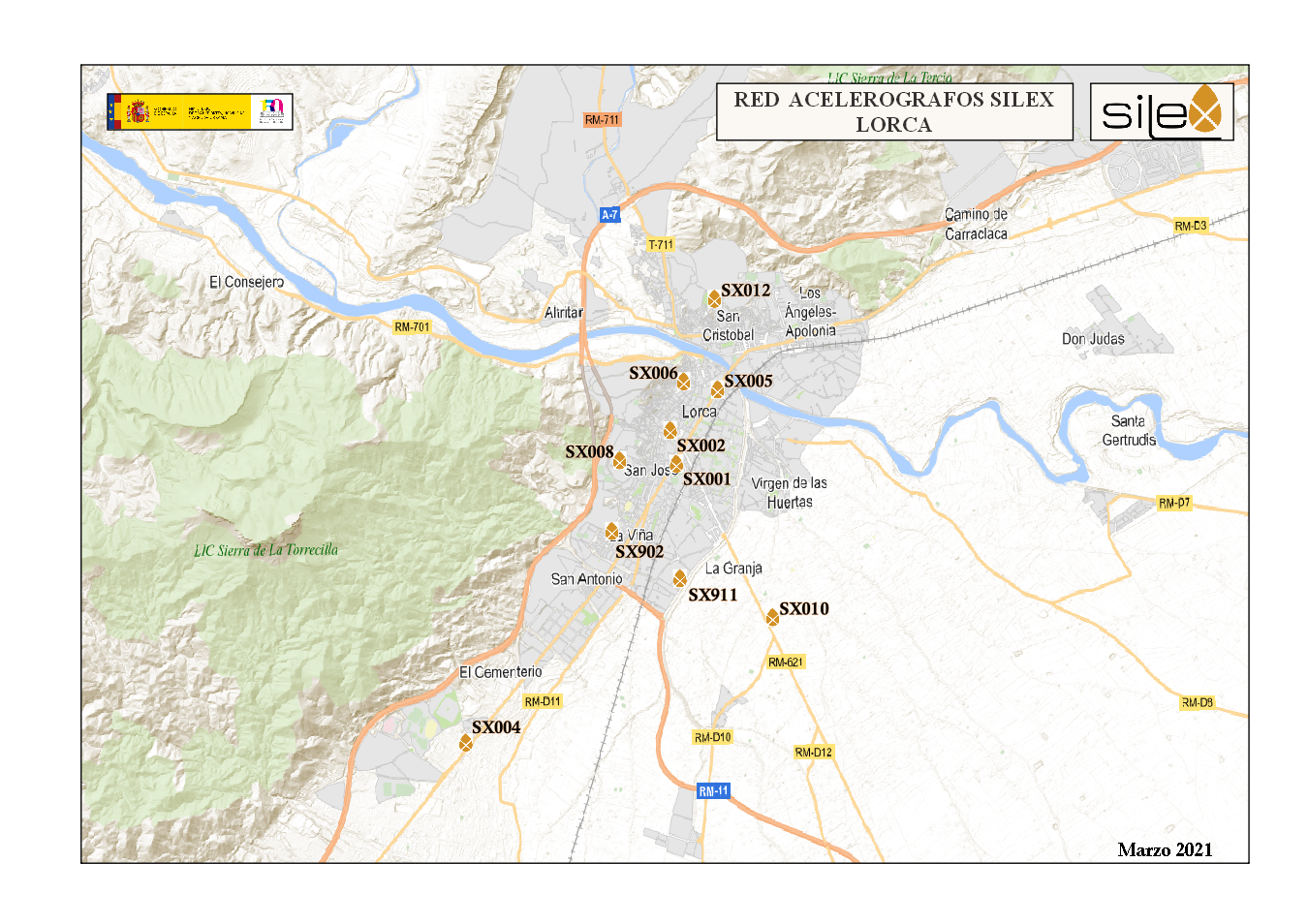

Lorca Silex

FUNCIONAMIENTO INTERNO

Los acelerógrafos Silex están basados en la tecnología MEMs. El término MEMs (Micro Electro Mechanical Systems) hace referencia a la tecnología de dispositivos mecánicos microscópicos. En concreto, los acelerómetros MEMs son micro sensores capacitivos donde el desplazamiento de una pequeña masa produce una variación en la capacidad de un microcondensador.


Los campos donde se usa esta tecnología son muy diversos, estando presente también en los sistemas de automoción o en los teléfonos inteligentes que usamos diariamente.


CONDICIONES QUE DEBE CUMPLIR LA INSTALACIÓN

Ubicación

En zonas donde sea frecuente sentir terremotos y preferentemente en edificios no muy altos o voluminosos. El equipo se instala en el suelo de la planta baja o sótano que se encuentra en contacto con el terreno natural, evitando suelos de madera. Siempre deberá estar a cubierto.

Fijación

El acelerógrafo queda fijado al suelo por medio de un tornillo central. Una vez atornillado y orientado al norte, no podrá moverse.

Sin perturbaciones

El lugar debe ser tranquilo y poco transitado evitando maquinaria o electrodomésticos cercanos que generen vibraciones.

Electricidad

Proximidad a una toma de corriente eléctrica (220V) las 24 horas del día. El consumo de potencia del equipo es tan sólo 6W, menos que una bombilla de bajo consumo.

GNSS

Actualmente ya no es necesario el uso de la antena GNSS para obtener tiempo y coordenadas. Se hace uso de la conexión a internet para conseguir el tiempo por NTP.

Transmisión

Para la transmisión de datos hay dos opciones:

  • Conectarlo a un router con acceso a internet las 24 horas. La calidad de la conexión a internet no se verá afectada.
  • Cobertura de telefonía móvil mediante tarjeta SIM.

Diagrama de instalación


REFERENCIAS

Bravo, J. B., J. L. Blanco, J. M. Alcalde (2019). The IGN MEMS Accelerographs Record the First Accelerograms in Different Locations in the Lorca City. Journal of Geological Resource and Engineering 7 (2019) 71-92. doi:10.17265/2328-2193/2019.03.001


Martín, E. (2012). Desarrollo de un Sistema Integrado de Captación y Registro de Aceleraciones del Suelo, Basado en Tecnología MEMS y Comunicaciones GPRS para la Red Sísmica Nacional. Proyecto Fin de Carrera. E.T.S.I.T. Universidad Politécnica de Madrid..
